Les moteurs Bosch équipent une grande majorité des vélos électriques haut de gamme et bénéficient d’une réputation d’excellence technique. Malgré leur fiabilité reconnue, ces systèmes complexes peuvent parfois présenter des dysfonctionnements qui se manifestent par des codes d’erreur, des bruits inhabituels ou des coupures d’assistance. Le moteur Bosch Performance CX, notamment, compte plus de 50 codes d’erreur différents pour diagnostiquer précisément chaque problème.
Comprendre ces codes et connaître les solutions de base permet souvent de résoudre rapidement la panne sans intervention professionnelle. La plupart des problèmes proviennent de défauts de connexion, de capteurs mal alignés ou de conditions d’utilisation inadéquates. Ce guide détaillé vous permettra d’identifier les 8 codes d’erreur les plus courants et d’appliquer les bonnes procédures de dépannage selon votre situation.
Voici un aperçu des problèmes les plus fréquents sur les moteurs Bosch :
| Type de problème | Codes associés | Causes principales | Solutions rapides |
|---|---|---|---|
| Problèmes de contact | 410, 414, 418, 423, 424 | Boutons bloqués, mauvaises connexions | Nettoyage, resserrage |
| Erreurs internes | 426, 430, 431, 440, 450, 500 | Logiciel, batterie interne, système | Redémarrage, mise à jour |
| Capteur de vitesse | 503, 504 | Aimant mal positionné, signal perturbé | Réalignement aimant |
| Problèmes de température | 540 | Surchauffe ou froid excessif | Attendre retour température normale |
| Batterie/communication | 530, 640 | Connexion batterie, cellules défaillantes | Reconnexion, remplacement |
| Transmission | 7xx | Problèmes eShift, transmission mal réglée | Réglage transmission |
• Plus de 50 codes d’erreur différents existent sur les moteurs Bosch
• 80% des problèmes se résolvent par un simple redémarrage
• L’aimant de vitesse doit être positionné entre 5-17mm du capteur
• Évitez absolument le lavage haute pression du moteur
• Les moteurs Bosch Gen 4 sont sensibles aux infiltrations d’eau
• Un diagnostic Bosch DiagnosticTool nécessite un revendeur agréé
Quels sont les codes d’erreur Bosch sur vélo électrique les plus courants ?
Les codes d’erreur Bosch constituent un système de diagnostic précis qui permet d’identifier rapidement l’origine du dysfonctionnement. Ces codes s’affichent sur l’écran de votre vélo et correspondent chacun à un problème spécifique.
Codes 4xx : problèmes de contact et de connexion
Les codes 410, 414, 418, 423 et 424 indiquent généralement des problèmes de contact entre les différents composants du système. Ces erreurs sont souvent liées à des boutons bloqués sur l’écran de commande ou à de mauvaises connexions entre la batterie, l’écran et le moteur.
La solution première consiste à effectuer un nettoyage minutieux de tous les connecteurs avec un produit adapté. Vérifiez que tous les câbles sont correctement enfichés et resserrez les connexions si nécessaire. Dans la majorité des cas, ces manipulations simples suffisent à résoudre le problème.
Le code 430 signale spécifiquement une batterie interne de l’ordinateur de bord vide. Rechargez l’écran via le support de guidon qui se connecte à la batterie principale, ou utilisez un chargeur de téléphone avec la connexion USB de l’ordinateur de bord.
Codes 500+ : erreurs internes du système
Les codes 426, 431, 440, 450 et 500 correspondent à des erreurs internes du système Bosch qui nécessitent généralement une approche différente. Le code 431 indique spécifiquement un problème de version de logiciel incompatible ou obsolète.
Ces erreurs se résolvent souvent par un redémarrage complet : éteignez totalement la e-bike, attendez environ 10 secondes, puis rallumez. Si le problème persiste, une mise à jour logicielle via l’outil Bosch DiagnosticTool chez un revendeur agréé peut être nécessaire.
Le code 500 peut également indiquer un problème d’aimant de vitesse mal positionné. Vérifiez que l’aimant des rayons est situé entre 8 et 14 mm du capteur, parallèlement à la ligne du capteur.
Codes 503 et 504 : capteur de vitesse
Le code 503 signale une erreur du capteur de vitesse, généralement causée par un aimant déplacé ou mal orienté. Cet élément magnétique fixé sur les rayons permet au moteur de calculer la vitesse du vélo et d’adapter l’assistance en conséquence.
La distance optimale entre l’aimant et le capteur doit être comprise entre 5 et 17 mm selon les sources officielles Bosch. Repositionnez l’aimant en respectant cette distance et vérifiez qu’il soit parfaitement aligné avec le capteur lors du passage.
Le code 504 indique une manipulation de la signal de vitesse, souvent causée par un aimant mal ajusté qui envoie des signaux erronés. Même procédure de vérification et de réalignement que pour le code 503.
Code 540 : problème de température
Le code 540 apparaît lorsque la température du moteur sort de la plage de fonctionnement normale. Ce problème peut survenir par temps très froid ou après un usage intensif provoquant une surchauffe du système.
La solution consiste simplement à attendre le retour à une température normale avant de redémarrer le système. En cas de surchauffe, laissez refroidir le moteur à l’ombre. Par temps froid, réchauffez progressivement le vélo avant utilisation.
Codes 530 et 640 : problèmes de batterie
Le code 530 signale une erreur de communication avec la batterie de l’e-bike. Éteignez le vélo, retirez complètement la batterie, nettoyez les contacts et réinstallez-la correctement. Vérifiez que le niveau de charge soit suffisant.
Le code 640 indique une panne interne de la batterie, généralement liée à des cellules individuelles défaillantes. Ces cellules peuvent se décharger profondément ou s’endommager après une période d’inactivité prolongée. Si la batterie ne se charge plus, un remplacement s’impose.
Codes 7xx : problèmes de transmission
Les codes 7xx concernent les erreurs de boîte de vitesses sur les systèmes eShift de Bosch. Ces problèmes indiquent que la transmission automatique n’est pas correctement configurée, empêchant une collaboration optimale avec le système d’assistance.
La solution nécessite un réglage précis de la transmission selon les instructions du fabricant. Consultez le manuel de votre système de transmission spécifique ou faites appel à un professionnel qualifié pour effectuer les ajustements nécessaires.
Explorez nos autres conseils de réparation pour vélos électriques :
Comment diagnostiquer un problème de moteur Bosch sur vélo électrique ?
Un diagnostic méthodique permet d’identifier rapidement l’origine du dysfonctionnement et d’éviter des réparations coûteuses et inutiles. Cette approche systématique maximise vos chances de résolution autonome.
Diagnostic général étape par étape :
- Observation : Notez les symptômes précis (codes d’erreur, bruits, comportement anormal)
- Redémarrage : Éteignez complètement le vélo, attendez 10 secondes, rallumez
- Batterie : Vérifiez qu’elle soit correctement installée, chargée et bien connectée
- Connexions : Contrôlez que tous les contacts soient propres et correctement réalisés
- Display : Vérifiez que l’écran soit bien connecté et allumé
- Aimant de vitesse : Contrôlez la position (5-17mm du capteur) et l’alignement

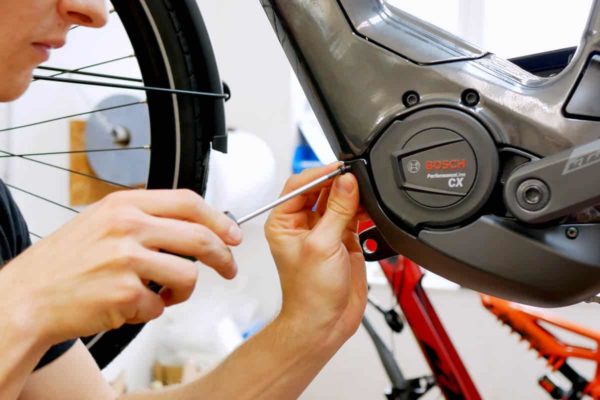

- Fixations moteur : Resserrez tous les boulons selon les couples Bosch
- Nettoyage : Éliminez poussière et saletés des composants électroniques
- Professionnel : Consultez un revendeur Bosch agréé si le problème persiste
Problèmes mécaniques spécifiques :
Les roulements grinçants ou les bruits anormaux proviennent souvent de boulons desserrés, de roulements usés ou de frottements entre le cadre et le moteur. Vérifiez et resserrez toutes les fixations selon les spécifications Bosch, puis faites graisser les roulements si nécessaire.
Le phénomène de “surge” (à-coups au pédalage) peut apparaître après un moment de roue libre. Ce comportement signalé par de nombreux utilisateurs n’est généralement pas grave et peut se résoudre par un recalibrage du système.
Prévention contre l’humidité :
Les moteurs Bosch Gen 4 présentent une sensibilité particulière aux infiltrations d’eau. Des roulements cassés et des circuits imprimés endommagés ont été signalés suite à des expositions prolongées à l’humidité, entraînant des coûts de réparation de 700€ hors garantie.
Prévention essentielle : évitez absolument le lavage haute pression, limitez l’exposition à l’eau et séchez soigneusement le vélo après utilisation par temps humide.
Les problèmes de moteur Bosch se résolvent dans 80% des cas par des vérifications simples : redémarrage, contrôle des connexions et repositionnement de l’aimant de vitesse. Commencez toujours par ces manipulations de base avant d’envisager une intervention professionnelle. La prévention reste essentielle : maintenez votre vélo sec, contrôlez régulièrement les fixations et effectuez les révisions périodiques chez un revendeur Bosch agréé.
