Pièce centrale de l’architecture cinématique, le vilebrequin moteur convertit le mouvement alternatif des pistons en rotation continue. Les données techniques publiées par Wikipédia, Foundry Gate, Vroomly et OutilsOBDFacile confirment ce rôle. L’organe entraîne aussi le volant moteur, la distribution et plusieurs auxiliaires. La question se pose lors d’un diagnostic, d’une réfection moteur ou d’un arbitrage entre rectification et remplacement.
Les sources exploitées couvrent la définition fonctionnelle, la nomenclature, les matériaux, l’équilibrage et les critères d’endommagement. Des repères industriels complètent l’analyse, comme la production en fonte chez PSA Charleville depuis 1990. Le tableau suivant synthétise les principaux angles techniques avant le détail par section.
| Axe d’analyse | Contenu technique | Méthode de contrôle | Impact atelier |
|---|---|---|---|
| Fonction | Conversion translation-rotation via bielles et manetons | Analyse cinématique et calage moteur | Conditionne le couple transmis |
| Composition | Tourillons, manetons, bras, contrepoids, queue | Mesures dimensionnelles et contrôle visuel | Détermine l’usure des coussinets |
| Fabrication | Fonte FGS, acier moulé ou forgé | Traçabilité matière et contrôle métallurgique | Influence la tenue en fatigue |
| Équilibrage | Compensation des masses et réduction vibratoire | Équilibrage statique et dynamique | Fiabilise le haut régime |
| Réparation | Rectification ou remplacement complet | Contrôle fissures, ovalisation, faux-rond | Décision selon cotes de réparation |
À retenir
Définition du vilebrequin moteur et rôle dans le moteur
Le vilebrequin moteur constitue l’arbre principal du moteur thermique. Il transforme le mouvement rectiligne alternatif des pistons en rotation continue par l’intermédiaire des bielles. Cette définition figure dans 2 sources techniques de référence, Wikipédia et Foundry Gate. Il transmet ensuite l’effort mécanique vers le volant moteur, l’embrayage et la boîte de vitesses. Il entraîne aussi, selon l’architecture, l’alternateur, la pompe à eau, la pompe à huile et la distribution.
L’étymologie rapportée par OutilsOBDFacile, mis à jour le 02/04/2026, rattache le terme au néerlandais « vimmelkijn ». L’historique du mécanisme remonte bien avant l’automobile. Wikipédia situe des usages du principe bielle-manivelle dès l’Antiquité et au IIe siècle pour la scierie de Hiérapolis. Des références médiévales existent aussi au XIIIe siècle. Le moteur moderne a industrialisé ce principe en l’intégrant à un arbre fortement sollicité, dimensionné pour la fatigue, la flexion et la torsion.
Le rôle du vilebrequin dépasse donc la simple conversion cinématique. Il stabilise la rotation grâce aux contrepoids et à l’inertie. Il conditionne aussi le régime admissible, la régularité cyclique et le niveau vibratoire. Dans un moteur en ligne, Foundry Gate indique généralement autant de manivelles que de cylindres. Les moteurs en V adoptent souvent un nombre de manivelles égal à la moitié du nombre de cylindres. Cette géométrie influence le calage, l’encombrement et les contraintes sur les paliers principaux.
Comment fonctionne le vilebrequin dans le système bielle-manivelle ?
Transformation du mouvement des pistons en rotation
Le vilebrequin moteur fonctionne dans un système bielle-manivelle. Le piston se déplace axialement dans le cylindre. La bielle transmet cet effort au maneton. Le décalage géométrique entre maneton et axe principal crée alors la rotation. Les sources Vroomly et Foundry Gate décrivent ce principe comme le cœur du cycle mécanique. Chaque explosion exerce une charge sur la tête de bielle, puis sur la portée de bielle et les bras de manivelle.
Les contrepoids compensent une partie des masses en mouvement. Ils limitent les vibrations et aident le franchissement des points morts par inertie. Cette continuité reste déterminante aux régimes élevés. Fiches-Auto signale qu’un vilebrequin à plat favorise une montée en régime rapide mais génère davantage de vibrations. Le site cite aussi un exemple de moteur atteignant près de 10 000 tr/min sur le modèle Temerario. Cette donnée illustre l’impact direct de l’architecture sur le comportement dynamique.
Transmission vers le volant moteur, la distribution et les accessoires
La rotation du vilebrequin se transmet à la queue de vilebrequin. Cette extrémité reçoit le volant moteur. L’ensemble transmet ensuite l’énergie mécanique vers l’embrayage et la boîte de vitesses. Vroomly rattache explicitement cette liaison au fonctionnement global du groupe motopropulseur. Le vilebrequin entraîne aussi les poulies et courroies périphériques. Selon le montage, il synchronise l’arbre à cames, la pompe à injection et les accessoires.
Cette fonction de synchronisation impose une grande précision angulaire. Un défaut de calage ou de jeu sur les portées dégrade immédiatement la distribution et la lubrification. La charge ne se limite donc pas au couple moteur. Elle englobe les efforts alternés, les efforts de torsion et les efforts transmis aux auxiliaires. Le vilebrequin reste ainsi une pièce à la fois cinématique, structurelle et de synchronisation.
Composition du vilebrequin moteur et pièces associées

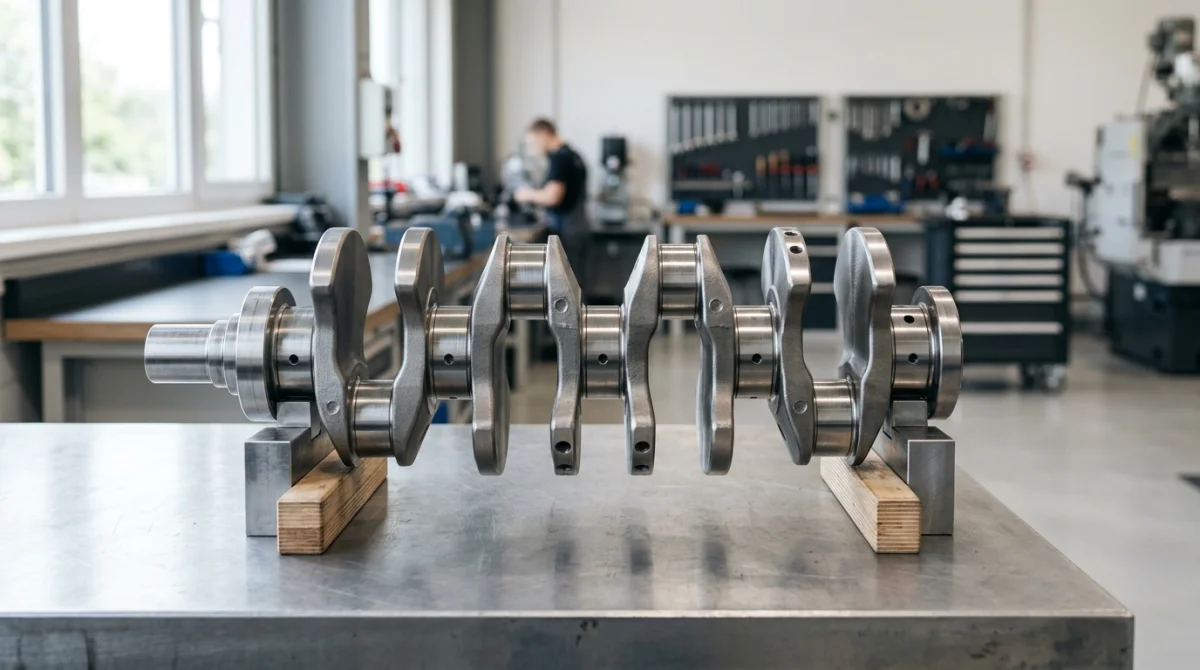

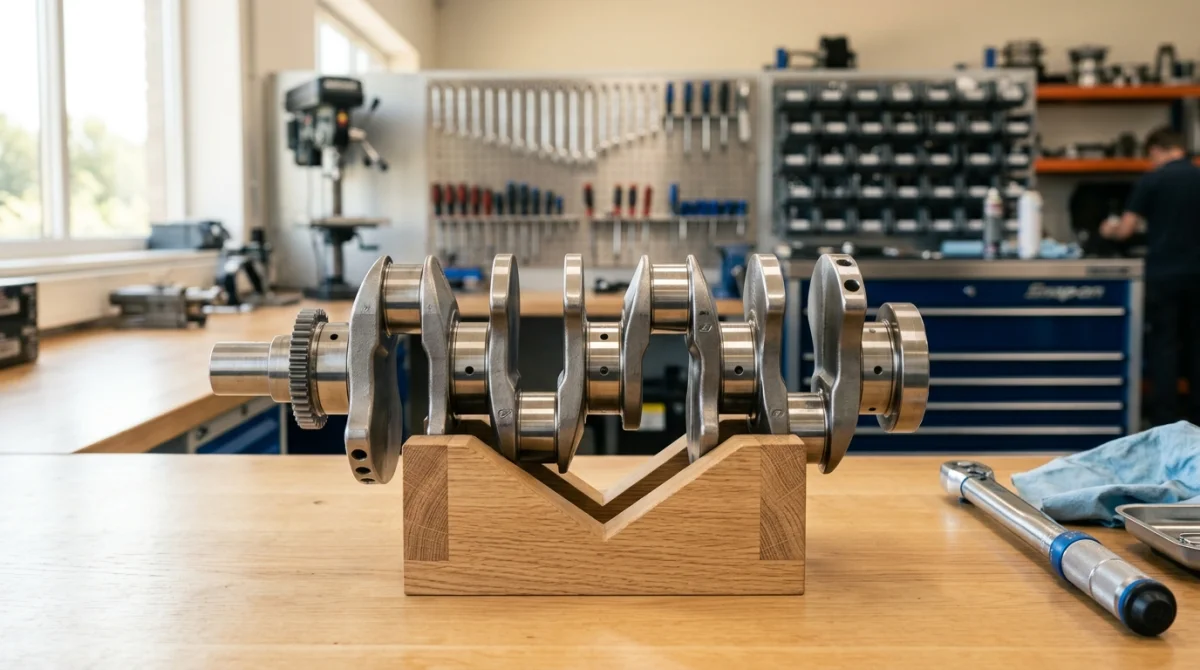

La géométrie du vilebrequin moteur regroupe plusieurs portées et masses fonctionnelles. Foundry Gate distingue les tourillons, les manetons, les bras de manivelle et les contrepoids. Le nombre de paliers principaux varie selon l’architecture. Sur un 4 cylindres, la source indique qu’il peut exister 2, 3, 4 ou 5 paliers. Ce choix relève d’un compromis entre coût, rigidité, régime admissible et puissance spécifique.
Manetons, tourillons, bras de manivelle et contrepoids
Les tourillons constituent les portées alignées sur l’axe de rotation. Ils reposent dans les paliers principaux du bloc. Les manetons, eux, reçoivent les têtes de bielle via leurs coussinets. Foundry Gate précise que chaque manivelle comprend deux bras de manivelle, appelés aussi flasques. Les contrepoids complètent l’ensemble. Ils limitent les déséquilibres dus aux masses alternatives et réduisent les charges dynamiques sur les paliers.
Le dimensionnement des manetons reste critique. Foundry Gate indique qu’un diamètre important réduit la flexion et les vibrations. Les bras de manivelle doivent alors présenter une section cohérente. Le résultat conduit souvent à un vilebrequin volumineux. Cette contrainte augmente avec la course, la pression de combustion et le régime visé. L’architecture détermine aussi la répartition angulaire des manetons, donc la régularité d’allumage et la sonorité.
Paliers, queue de vilebrequin et liaison avec les bielles
Les paliers principaux guident la ligne d’arbre et supportent les charges radiales. Un moteur à deux paliers coûte moins cher à produire. Foundry Gate précise toutefois qu’il accepte mal les régimes très élevés et les fortes puissances spécifiques. La queue de vilebrequin assure la liaison avec le volant moteur. Vroomly y rattache aussi l’embrayage et la transmission. Toute usure localisée sur cette zone perturbe le couple transmis et la stabilité de rotation.
La liaison avec les bielles dépend du type de bielle retenu. Vroomly distingue la bielle monobloc et la bielle assemblée. La seconde reste la plus répandue, car elle ne nécessite pas un vilebrequin démontable. Le coussinet de tête de bielle tourne sur le maneton avec un film d’huile contrôlé. Une chute de pression de lubrification ou une pollution particulaire dégrade rapidement ces surfaces.
Quels matériaux et procédés de fabrication pour un vilebrequin moteur ?
Vilebrequin forgé, moulé ou en fonte : quelles différences ?
Le choix matière dépend des contraintes de service. Foundry Gate cite la fonte FGS moulée pour les moteurs de faible puissance spécifique. Les moteurs plus sollicités utilisent l’acier moulé ou l’acier forgé. Les nuances mentionnées incluent l’acier au carbone, le nickel-chrome et le chrome-molybdène-vanadium. Les applications série privilégient un compromis entre coût, endurance et industrialisation. Les applications compétition ou suralimentées favorisent souvent des aciers forgés faiblement alliés.
La différence principale concerne la résistance mécanique et la tenue en fatigue. Le forgeage améliore généralement la compacité métallurgique et la résistance aux charges élevées. OutilsOBDFacile indique aussi que certaines pièces allégées pour la performance peuvent devenir plus fragiles. Fiches-Auto associe cette recherche de masse réduite à certains comportements moteur plus vifs. Le vilebrequin moulé reste plus économique dans plusieurs usages de grande série. Il convient toutefois moins aux sollicitations extrêmes.
Usinage, traitements et critères de résistance
Après fonderie ou forge, la pièce subit l’usinage des portées, des rayons, des plans de référence et des perçages de lubrification. Les critères de résistance portent sur la flexion, la torsion, l’usure des portées et la fatigue. Foundry Gate relie directement le nombre de paliers et les dimensions aux vibrations et au régime possible. La qualité d’usinage des manetons et tourillons conditionne l’épaisseur du film d’huile. Elle conditionne aussi l’ovalisation admissible en service.
L’industrialisation varie selon les constructeurs et les sites. Foundry Gate mentionne que la fonderie de PSA Charleville produit des vilebrequins en fonte depuis 1990. Cette activité représente entre 2 % et 3 % du chiffre d’affaires du site. Ce repère montre que la fonte conserve une place industrielle réelle. Le choix final reste lié au cahier des charges moteur, pas à une hiérarchie absolue entre matériaux.
Comment contrôler l’équilibrage d’un vilebrequin moteur ?
Équilibrage statique, dynamique et gestion des vibrations
L’équilibrage du vilebrequin moteur vise à limiter les forces et couples d’inertie résiduels. OutilsOBDFacile et Vroomly rappellent qu’une masse en rotation génère des vibrations. L’atelier contrôle donc l’équilibrage statique puis dynamique. Le contrôle statique vérifie la répartition simple des masses. Le contrôle dynamique traite les déséquilibres sur plusieurs plans. Cette étape devient critique dès que le régime monte, ou après rectification et remplacement de pièces associées.
Les contrepoids assurent une première compensation géométrique. Ils ne suffisent pas toujours à annuler toutes les excitations. Les moteurs à vilebrequin à plat restent plus vibratoires que certaines architectures à croix, selon Fiches-Auto. Cette différence s’explique par la répartition des masses et l’ordre d’allumage. Un mauvais équilibrage dégrade le confort vibratoire. Il augmente aussi les charges sur paliers, coussinets, fixations et accessoires entraînés.
Le contrôle atelier s’appuie sur des mesures de faux-rond, de masse et de concentricité. Il s’effectue souvent après démontage complet. Une correction peut passer par enlèvement local de matière, réappairage de composants ou remplacement. Le contrôle doit intégrer le volant moteur, l’amortisseur de torsion et parfois l’embrayage. L’équilibrage ne se traite pas isolément si l’ensemble tournant a évolué.
Comment savoir si le vilebrequin moteur est endommagé ?
Signes d’usure, symptômes et méthodes de diagnostic
Un vilebrequin moteur endommagé présente souvent des symptômes indirects avant la casse. Les indices les plus courants concernent les bruits bas moteur, les vibrations anormales, la chute de pression d’huile et la présence de limaille. Vroomly consacre des rubriques spécifiques à l’identification d’un vilebrequin abîmé et à son contrôle. Ces signaux imposent un diagnostic différentiel. Ils peuvent aussi provenir des coussinets, bielles, paliers ou du volant moteur.
Le diagnostic combine contrôle visuel, métrologie et contrôle non destructif selon la gravité. L’atelier recherche notamment le faux-rond, l’ovalisation des portées, les traces d’échauffement et les fissures. Une usure des manetons modifie le jeu de lubrification. Elle accélère alors la dégradation des coussinets. Des vibrations persistantes après remontage peuvent aussi signaler un déséquilibre ou une déformation. Le contrôle des portées de joints et de la queue de vilebrequin complète l’examen.
Le contexte de panne oriente l’analyse. Une lubrification défaillante provoque souvent du marquage sur les portées. Une surcharge mécanique favorise la fissuration par fatigue. Un défaut de calage ou de serrage périphérique peut perturber la distribution et les accessoires. Le diagnostic fiable exige donc de relier symptômes, état des surfaces et historique du moteur.
Peut-on rectifier un vilebrequin abîmé plutôt que le changer ?
La rectification d’un vilebrequin moteur reste possible si la pièce conserve une intégrité structurelle suffisante. L’atelier doit d’abord vérifier l’absence de fissures, de torsion excessive et de faux-rond hors tolérance. La rectification concerne surtout les portées usées ou marquées. Elle impose ensuite l’emploi de coussinets en cote réparation compatibles. La décision dépend donc du niveau d’usure mesuré et des cotes prévues par le constructeur ou le reconditionneur.
Cette solution présente un intérêt économique lorsque la pièce d’origine reste récupérable. Elle permet aussi de conserver un vilebrequin spécifique devenu rare. En contrepartie, chaque enlèvement de matière réduit les marges disponibles. Une rectification mal exécutée dégrade l’état de surface, les rayons et l’équilibrage. Un nouveau contrôle dynamique devient alors nécessaire. Si une fissure apparaît ou si les cotes limites sont dépassées, le remplacement complet s’impose.
La faisabilité dépend enfin du contexte d’usage. Un moteur fortement sollicité accepte moins facilement une pièce déjà reprise. Un moteur de collection ou de faible charge tolère parfois mieux cette option, sous réserve de métrologie conforme. La décision doit donc reposer sur des valeurs mesurées, pas sur un principe général.
Quel est le prix moyen pour remplacer un vilebrequin moteur ?
Coût de la pièce, de la main-d’œuvre et critères de remplacement
Le coût de remplacement d’un vilebrequin moteur varie fortement selon le type de moteur, l’architecture et l’accessibilité. Les sources fournies décrivent les postes de coût mais ne donnent pas de barème universel chiffré. En pratique, le prix cumule la pièce, les coussinets, les joints, la visserie, les fluides et une main-d’œuvre élevée. L’intervention impose souvent une dépose moteur ou un démontage bas moteur approfondi. Le poste main-d’œuvre domine donc fréquemment la facture finale.
Le critère de remplacement ne repose pas sur le prix seul. L’atelier compare le coût d’une rectification, la disponibilité d’une cote réparation et le risque de fiabilité résiduel. Un vilebrequin forgé spécifique coûte généralement plus cher qu’une pièce de grande série moulée ou en fonte. Les moteurs en V, boxer ou hautes performances ajoutent souvent de la complexité de calage et d’équilibrage. Cette complexité augmente mécaniquement le budget d’intervention.
Le coût réel dépend aussi des pièces associées. Un vilebrequin remplacé sans traitement des coussinets, de la pompe à huile ou du volant moteur expose à une récidive. La logique économique doit donc intégrer l’ensemble tournant. Une facture basse sur la seule pièce peut masquer une réparation incomplète. Le devis pertinent reste celui qui couvre la cause initiale, les contrôles et le remontage dans les tolérances.
Le vilebrequin convertit le mouvement des pistons, transmet le couple et impose une géométrie précise à l’ensemble moteur. Son matériau, son équilibrage et l’état de ses portées déterminent directement la fiabilité du bas moteur. Lorsqu’une usure apparaît, la métrologie et le contrôle vibratoire permettent de trancher entre rectification et remplacement avec une base technique exploitable.
