Où se trouve l’emplacement du régulateur de tension sur une Ducati 916 ST4 (2000) ?

La Ducati 916 ST4 millésime 2000 embarque un moteur Desmoquattro 916 cm³ en V à 90°, refroidi par liquide, développant 107 ch à 9 000 tr/min, un groupe motopropulseur exigeant qui soumet le système électrique 12V à des contraintes thermiques importantes, notamment au niveau du régulateur-redresseur.

Sur ce modèle, le régulateur de tension se trouve sous la selle passager, fixé sur le cadre tubulaire en treillis acier côté droit, derrière le carénage latéral droit, accessible après dépose de deux pièces seulement. Les symptômes qui amènent à rechercher ce composant sont bien documentés sur les forums Ducati.ms et Ducati.net depuis 2005 : batterie qui ne se charge plus, coupures électriques à chaud après 20 à 30 minutes de route, ou ampoules qui grillent prématurément à cause d’une surtension dépassant 15 V.

Cet article détaille l’emplacement précis du régulateur de tension sur une Ducati 916 ST4 (2000), la procédure de dépose, les tests au multimètre et les références de remplacement disponibles. Vous trouverez également un tableau comparatif des régulateurs compatibles pour choisir sans vous tromper.

Où se trouve exactement le régulateur de tension sur la Ducati 916 ST4 (2000) ?

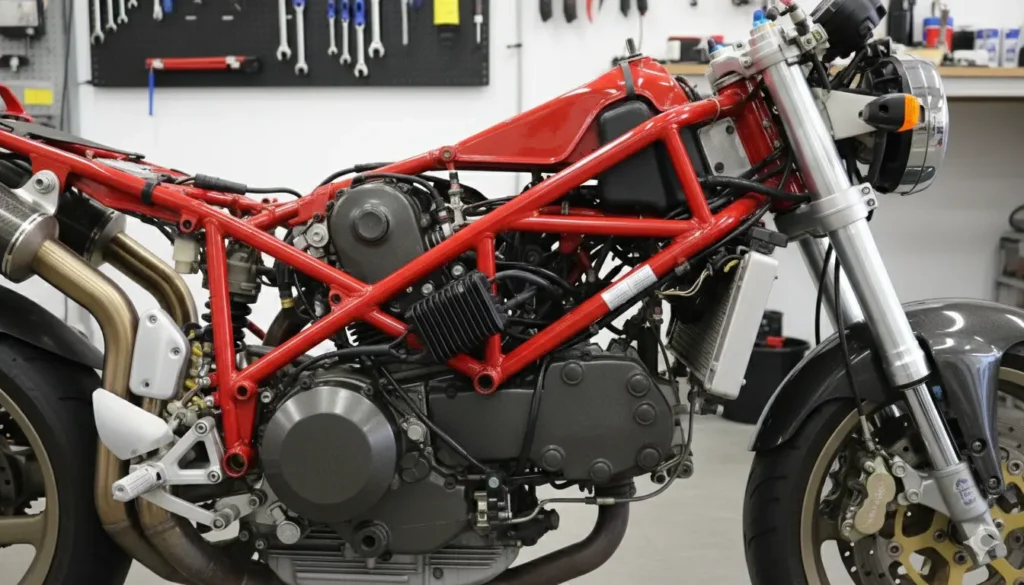

Le régulateur-redresseur de la Ducati 916 ST4 millésime 2000 se fixe sur le cadre tubulaire en treillis acier, côté droit de la moto, entre la roue arrière et le carénage latéral droit. Il prend la forme d’un boîtier rectangulaire noir d’environ 10 x 7 cm, doté d’ailettes de refroidissement sur sa face arrière et d’un connecteur 5 broches sur sa face avant, fixé au cadre par deux vis M6.

L’accès nécessite la dépose de la selle passager (deux vis Torx T25 sous la selle) puis le retrait du carénage latéral droit (quatre vis Torx T25). Une fois ces deux pièces retirées, le boîtier du régulateur est visible directement, sans démonter d’autres éléments de la moto. Cet emplacement est commun à la 916 ST4, à la ST4S (2001-2005) et à la 748 contemporaine, ce qui facilite la recherche de pièces compatibles sur les forums et chez les revendeurs spécialisés. Cette logique de partage de composants électriques entre modèles d’une même gamme se retrouve aussi sur les motos modernes : la Yamaha MT-07 2026 et sa boîte robotisée Y-AMT reposent sur les mêmes principes de gestion électronique centralisée, mais avec des composants de nouvelle génération bien moins sujets aux défaillances thermiques que le SH532 des années 2000.

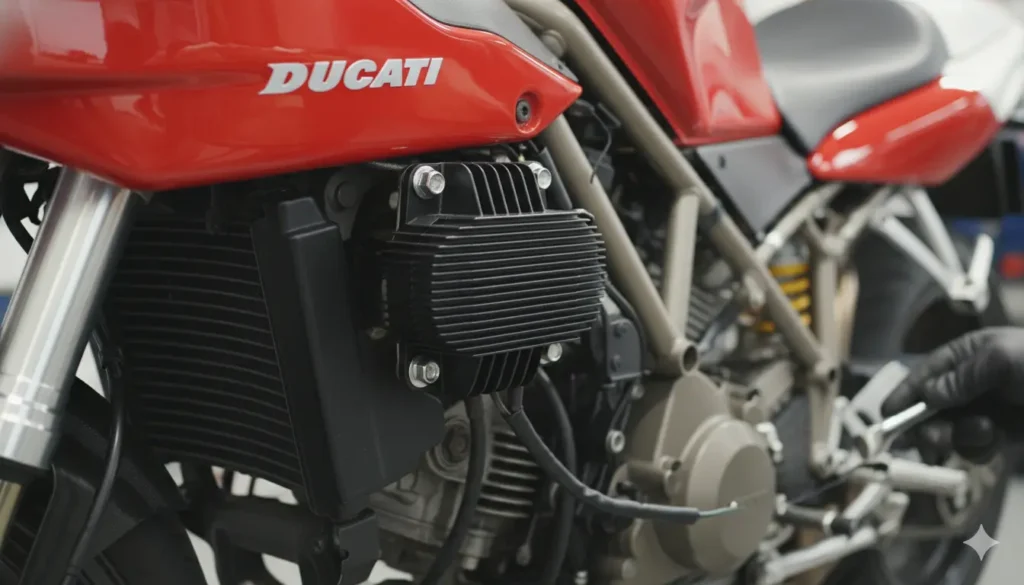

La particularité de cet emplacement sur la 916 ST4 (2000) est sa proximité avec les échappements latéraux et le radiateur secondaire : le régulateur reçoit une chaleur rayonnante importante lors des trajets en ville ou en embouteillage, ce qui explique le vieillissement prématuré du SH532 d’origine sur les exemplaires de plus de 20 ans. Les membres du forum Ducati.ms signalent ce problème thermique de façon récurrente depuis les années 2005-2008, avec des cas de connecteurs fondus et de régulateurs hors service sur des modèles n’ayant pas dépassé 30 000 km.

Comment déposer le régulateur de tension de la Ducati 916 ST4 (2000) ?

La dépose du régulateur suit une procédure en trois étapes simples, sans nécessiter de démontage complexe ni d’outillage spécialisé. Voici le détail de chaque étape pour intervenir sans risque sur votre 916 ST4.

Outils nécessaires

Avant de commencer, rassemblez une clé Torx T25, une clé Torx T20 pour les vis secondaires de certains carénages selon les millésimes, un multimètre, des gants isolants et un nettoyant contacts type WD-40 Contact. Le multimètre est indispensable pour tester immédiatement le nouveau régulateur après installation, avant de refermer les carénages.

Prévoyez également un chiffon propre pour nettoyer la surface de contact du cadre : une bonne conductivité thermique entre le régulateur et le cadre conditionne directement la durée de vie du composant. Si le connecteur 5 broches présente des traces de fonte ou de carbonisation, remplacez-le en même temps que le régulateur, car une mauvaise connexion génère des surtensions locales qui grillent les nouveaux composants.

Étape 1 : dépose de la selle et du carénage latéral droit

Commencez par déposer la selle passager en dévissant les deux vis Torx T25 situées sous le bord avant de la selle. Soulevez légèrement la selle vers l’arrière pour dégager les deux tenons de fixation avant, puis posez-la sur un support pour ne pas rayer la peinture.

Retirez ensuite le carénage latéral droit en dévissant les quatre vis Torx T25 : deux en haut du carénage, une à l’avant et une à l’arrière. Tirez le carénage délicatement vers l’extérieur en commençant par l’arrière, car les clips de fixation sont fragiles sur les exemplaires de 25 ans et se cassent si on force l’angle de dégagement.

Étape 2 : déconnexion du connecteur électrique

Le connecteur 5 broches du régulateur se déverrouille en appuyant sur la languette plastique située sur le dessus du connecteur, puis en tirant fermement vers l’avant. Ne tirez jamais sur les câbles eux-mêmes : sur les 916 ST4 de 2000, les câbles ont vieilli et les isolants sont fragiles. Si la languette de verrouillage est coincée ou partiellement fondue, utilisez un petit tournevis plat pour la soulever délicatement sans la casser.

Examinez les broches du connecteur à la loupe ou avec une torche : des traces d’oxydation, de noircissement ou de déformation indiquent une surchauffe passée qui justifie le remplacement du connecteur complet, disponible en kit chez les spécialistes Ducati comme Ductalk ou Bevelheaven. Tout comme un régime moteur anormalement élevé signale une usure mécanique sur une voiture, un connecteur noirci sur une moto de collection est le signe d’un problème électrique qui ne se résout pas avec la seule pièce de rechange.

Étape 3 : dépose et remplacement du régulateur

Les deux vis M6 qui fixent le régulateur au cadre se dévissent à la clé Torx T25. Une fois les vis retirées, tirez le boîtier vers vous : il se dégage du cadre sans résistance si les vis sont retirées.

Nettoyez soigneusement la surface de contact entre le régulateur et le cadre avec un chiffon propre, puis déposez une fine couche de pâte thermique conductrice avant de fixer le nouveau régulateur : cette étape est souvent négligée, mais la conductivité thermique entre le boîtier et le cadre divise par deux la température de fonctionnement du composant selon les retours d’expérience de la communauté Ducati.ms. Serrez les vis de fixation au couple de 8 Nm, sans forcer au-delà pour ne pas déformer les filets dans le cadre acier.

Comment tester le régulateur de tension de la Ducati 916 ST4 (2000) ?

Le test du régulateur se réalise au multimètre, en mesurant la tension aux bornes de la batterie moteur tournant. Branchez les sondes du multimètre sur les bornes de la batterie (rouge sur le +, noir sur le moins), démarrez la moto et montez le régime à 3 000 tr/min : la tension affichée doit se situer entre 13,8 et 14,5 V pour un régulateur en bon état de fonctionnement.

Une tension supérieure à 15 V indique un régulateur défaillant en mode passant : il ne régule plus la tension produite par l’alternateur et surtense tout le circuit électrique, ce qui grille les ampoules, endommage les instruments de bord et détruit la batterie par surcharge en quelques heures. Une tension inférieure à 12,5 V moteur tournant signale un défaut différent : soit le régulateur ne redresse plus le courant alternatif produit par le stator, soit le stator lui-même est défaillant.

Pour distinguer les deux causes, testez le stator en débranchant son connecteur 3 phases et en mesurant la résistance entre chaque paire de broches avec le multimètre en mode ohmmètre : la valeur correcte se situe entre 0,1 et 0,5 Ohm pour chaque paire. Une valeur nulle (court-circuit) ou infinie (circuit ouvert) indique un stator grillé, qui nécessite un remplacement séparé du régulateur. Sur la 916 ST4 de 2000, le stator d’origine porte la référence Ducati 26420121A, remplaçable par un stator Electrosport ESG790 (environ 120-160 €) très bien noté sur les forums spécialisés.

Refaites toujours le test de tension après installation du nouveau régulateur, carénages encore ouverts, avant de refermer la moto : c’est à ce moment que vous vérifiez que le câblage est correct et que la tension de charge revient dans la plage normale.

Quel régulateur de tension choisir pour remplacer celui de la Ducati 916 ST4 (2000) ?

Régulateur de tension sur une Ducati 916 ST4 (2000) : Où se trouve-t-il ?

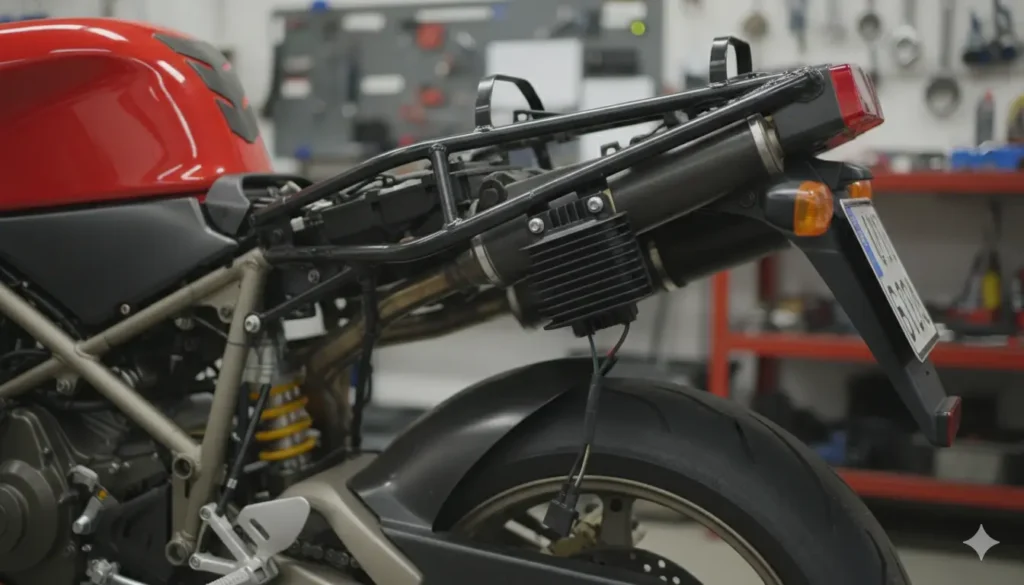

Sur la Ducati 916 ST4 (2000), le régulateur de tension se trouve sous la selle passager, fixé sur le cadre tubulaire droit, accessible en moins de 15 minutes avec une clé Torx T25. Le Shindengen SH532 d’origine vieillit mal sous l’effet de la chaleur et mérite un remplacement préventif sur tous les exemplaires de plus de 20 ans, de préférence par un SH847 ou un modèle MOSFET aftermarket.

Le test au multimètre à 3 000 tr/min tranche en quelques secondes entre un régulateur défaillant (tension hors de la plage 13,8-14,5 V) et un stator grillé. Nettoyer la surface de contact, déposer de la pâte thermique et vérifier l’état du connecteur 5 broches à chaque intervention restent les trois gestes qui prolongent la durée de vie du nouveau composant sur ce modèle emblématique de la production bolognaise des années 2000.
